Steigeronderdelen met ringslot: componentspecificaties, toleranties en koopgids

Op een maandag arriveerden drie containers met ringslotsteigers. Woensdag had het bouwpersoneel er twee afgewezen – niet omdat het staal dun was of het galvaniseren fragmentarisch was, maar omdat de grootboekbladen niet in de rozetten pasten van de standaarden die al op de bouwplaats stonden. Op papier was het "hetzelfde systeem". In de hand was het schroot.

Dat is de dagelijkse realiteit bij het kopen van steigeronderdelen met ringslot. Het systeem ziet er universeel uit, maar de geometrie is eigen: rozetafstand, sleufbreedte, bladprofiel en wigdikte verschillen per fabrikant, en onderdelen uit twee verschillende toeleveringsketens sluiten zelden bij elkaar aan . Compatibiliteit gaat vóór prijs en vóór doorlooptijd. Hieronder wordt per onderdeel bekeken wat elk onderdeel doet, welke dimensie bepaalt of het past en wat er moet worden gecontroleerd voordat een inkooporder wordt ondertekend.

Ringslot steigeronderdelen in één oogopslag

Een ringslotframe bestaat uit zeven functionele groepen. Leveranciers verkopen ze afzonderlijk en ze moeten allemaal uit dezelfde geometriefamilie komen.

Samen met dwarsliggers, ladders en kantplanken vormen deze groepen de hele materiaallijst, op voorwaarde dat elke lijn wordt besteld volgens het rozetpatroon van één fabrikant.

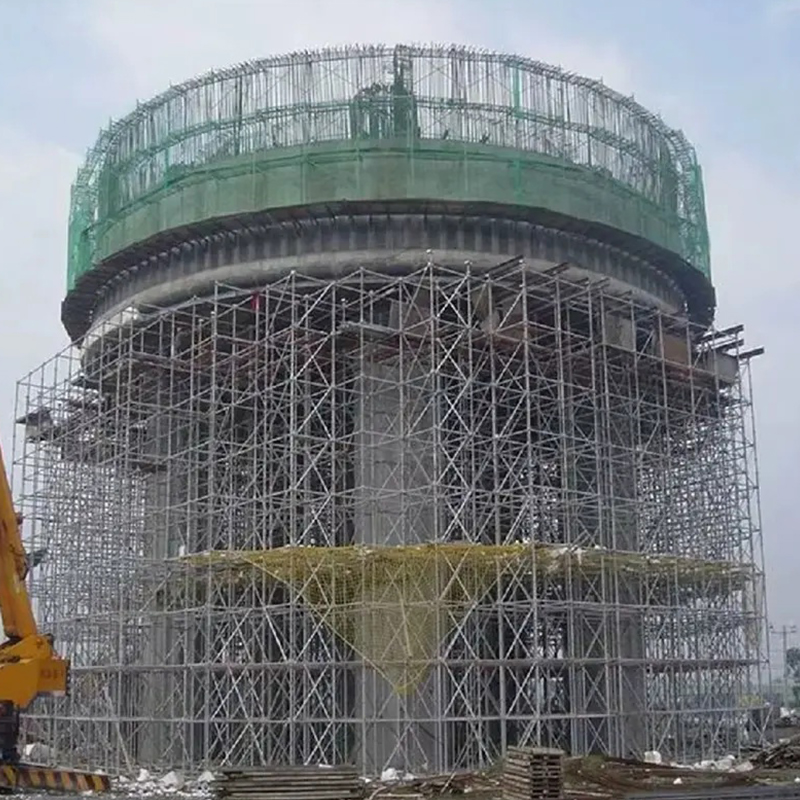

Thermisch verzinkte ringlocksteigers voor zware infrastructuur Modulair ringlocksysteem met wigsluiting in rozetstijl, Q345B-staal, thermisch verzinkte afwerking en 8-voudige aansluitingen voor brug- en industriële ondersteuning. Bekijk Product →

Verticale standaarden: Rozetafstand Stelt het hele raster in

De verticale standaard is het dragende onderdeel. De gebruikelijke maat ringslot is Buitendiameter 48,3 mm met een wand van 3,2 mm van Q355B-staal, met een tap aan één uiteinde voor verbinding en rozetten die op vaste afstanden zijn gelast. Zware stutversies kunnen een buis van 60,3 mm opvoeren.

Op de meeste systemen is de rozetafstand 500 mm, en de standaardlengtes lopen van 0,5 m tot 3,0 m in stappen van 500 mm. Dat ene getal bepaalt de lengte van elk grootboek, de grootte van elke schoor, de afstand tussen elke plank en de hoogte van elke lift. Verander de module en de hele catalogus verandert mee.

Wat te meten als de eerste pallet landt

• Rozetsteek gemeten tussen lascentra, niet vanaf het buisuiteinde.
• Sleufbreedte en mesdikte bij elkaar: een sleuf van 10 mm met een mes van 9,5 mm is een losse verbinding.
• Buisdiameter en wanddikte met een schuifmaat; Buis van 48,0 mm wordt vaker verkocht als 48,3 mm dan iemand toegeeft.
• Lengte van de spie en pingatpositie, omdat een korte spie een verbinding tot een decoratieve verbinding maakt.

Grootboeken, wiggen en rozetten: de verbinding draagt de last

Een ringslotgrootboek is niet vastgeschroefd. Het gesmede lemmet valt in een gleuf in de rozet en een wigpin wordt naar beneden gedrukt om het te vergrendelen: één hamerslag, geen losse koppelingen. De rozet draagt normaal gesproken acht sleuven op 45 graden , zodat grootboeken elkaar in een rechte hoek ontmoeten en accolades diagonaal vanaf hetzelfde knooppunt lopen.

Standaard veldlengtes zijn 0,73, 1,09, 1,40, 1,57, 2,07, 2,57 en 3,07 m, en een veld van 2,07 m met een lift van 2,0 m is de meest gebruikelijke werkconfiguratie. Ringslot is er slechts één van de vier belangrijkste steigersysteemfamilies ; de anderen delen het modulaire idee, maar alleen ringslot standaardiseert het knooppunt zelf. Wiggen zijn verbruiksartikelen, dus bestel 5-8% reserveonderdelen in plaats van het tekort aan de bovenste lift te ontdekken. Kijk bij het inspecteren naar de las van blad naar buis: gegoten bladen barsten bij de schouder, gesmede bladen buigen eerst en kunnen worden opgemerkt voordat ze kapot gaan.

Diagonale beugels: het deel dat een baaivierkant behoudt

Twee standaarden en twee grootboeken vormen een scharnier. De beugel zorgt ervoor dat het een driehoekige structuur wordt. Veldbeugels zijn meestal buizen van 48,3 x 2,5 mm met vaste of draaibare koppen die zijn afgestemd op de veldbreedte en de hefhoogte samen - een beugel van 2,07 x 2,0 m past niet in een veld van 2,57 m.

De ontwerppraktijk bestaat normaal gesproken uit versteviging van de volledige travee in de onderste lift, en vervolgens verstevigde traveeën met intervallen over elk vlak, met planversteviging op verbindingsniveaus. Het exacte patroon hoort bij de tekening van de ontwerper, maar het onderdeel dat fout gaat is meestal de volgorde: grootboeken geteld, accolades vergeten.

• Controleer of de beugel overeenkomt met zowel de lengte van het vak als de hefhoogte, en niet alleen met het vak.
• Controleer de diameter van de koppen ten opzichte van de rozetsleuf; ondermaatse pinnen trillen uit.
• Gebogen buizen afwijzen: een boog van 20 mm trekt de baai uit het lood terwijl deze wordt vergrendeld.

Jackbases, U-koppen en de onderkant van het laadpad

Een verstelbare basisaansluiting is een massieve schroef, gewoonlijk 38 mm diameter en 600 mm lang, gelast aan een plaat van 150 x 150 x 8 mm met een bruikbare aanpassing van ongeveer 300 mm. Die aanpassing is bedoeld voor het nivelleren, niet voor het verlengen van het frame: de capaciteit neemt af naarmate de schroef uitsteekt, dus houd de blootliggende draad kort en draag de plaat op een zoolplaat die de belasting verdeelt.

Aan de top geldt dezelfde logica. U-koppen met platen van 150 x 150 mm dragen balken en bekisting, terwijl vorkkoppen de H20-houten balken op hun plaats houden. Beide vallen in de bovenkant van een standaard of op een kraan, dus de kop moet bij de buis passen, en niet alleen bij de belasting. Controleer bij levering de lasnaad van de plaat, rol de schroef op een vlak oppervlak om te controleren of deze recht is en verwijder geverfde schroefdraden; verf verbergt scheuren en grijpt de moer vast.

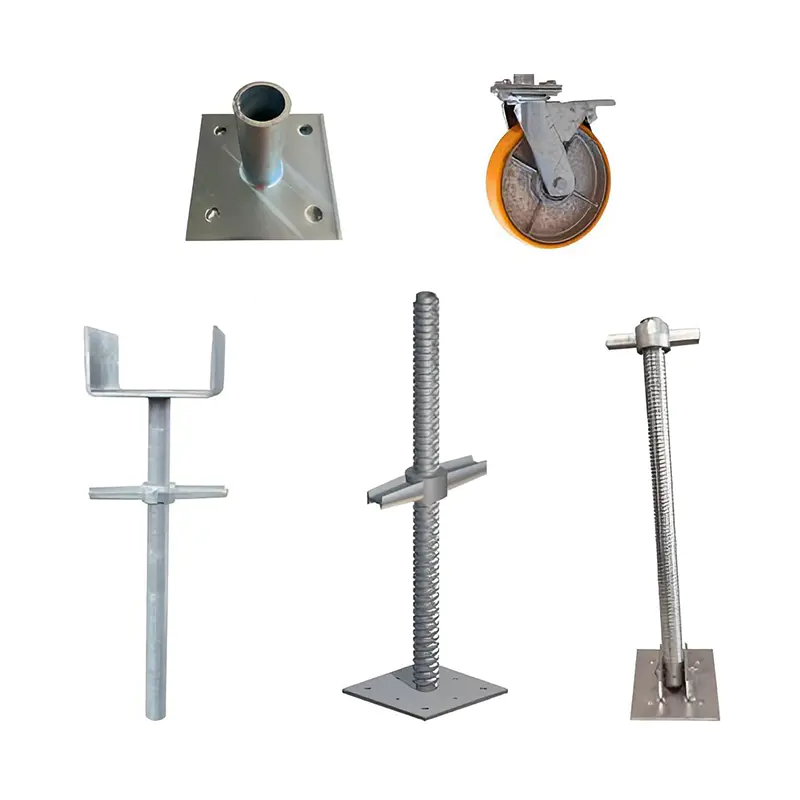

Verstelbare basiskrik voor ondersteuning van steigers en bekistingen De basiskrik met schroefdraad egaliseert oneffenheden in de grond, is verstelbaar van 50–300 mm, ondersteunt 50–100 kN en past op schijfvergrendelings-, bekistings- en standaard steigersystemen. Bekijk Product →

Platforms, kantplanken en accessoires die de meeste bestellingen vergeten

Stalen planken zijn doorgaans 320 mm breed, hebben haken die over het grootboek vallen, en wegen elk 12 tot 18 kg, waardoor ze zowel een handmatige als een structurele beslissing zijn. Kantplanken zijn 150 mm hoog; leuningpalen en dubbele koppelingen vormen de randbeveiliging. Zijbeugels verbreden het platform zonder extra normen toe te voegen, en dat is waar een groot deel van de productiviteitswinst bij een ringslotsysteem eigenlijk vandaan komt.

De onderdelen die de overdracht vertragen, zijn bijna nooit de belangrijkste leden. Het zijn de kleintjes: tappennen, veiligheidsclips, kragen, ladderunits, verbindingsstukken en vorkkoppen. Bouw de stuklijst artikel voor artikel op, één regel per onderdeel, en het tekort verdwijnt.

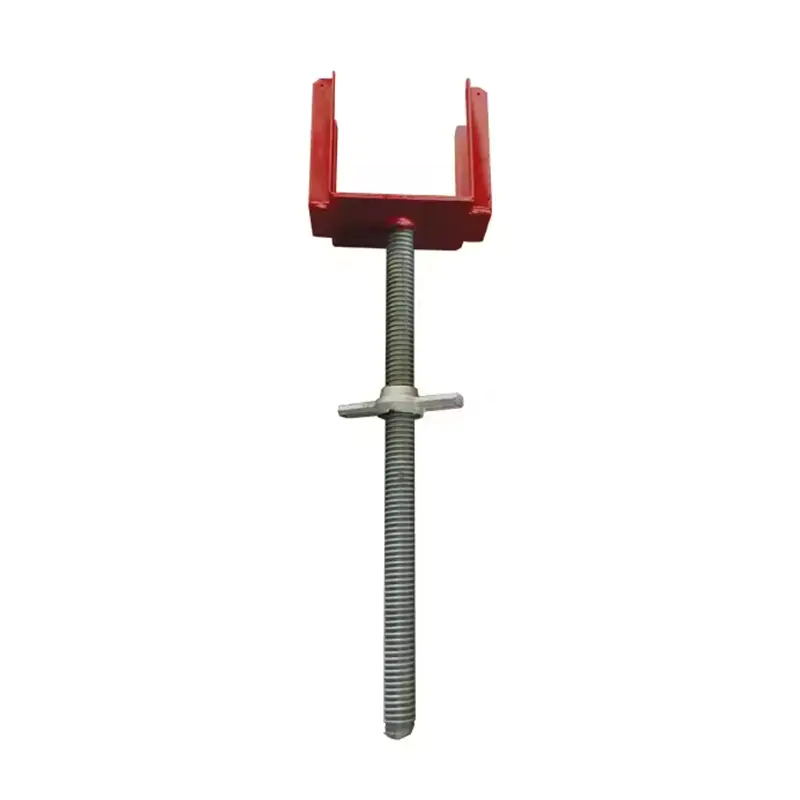

Vorkkopsteun voor bekistingsribben en balken Vorkkop ondersteunt bekistingsribben en balken met ±0,5 mm schroefdraadafstelling, Q235/Q345 staal en thermisch verzinkte afwerking voor grootschalige bekisting. Bekijk Product →

Staalkwaliteit, verzinking en toleranties: wat u moet controleren bij levering

Twee bestellingen kunnen er identiek uitzien op een laadlijst en zich na twee jaar buitenshuis heel anders gedragen. Kwaliteit, wanddikte en afwerking verklaren bijna alle verschillen.

Normen geven de referentiepunten: EN 12810 en EN 12811 voor systeemsteigers, BS 1139-5 op de Britse markt, met werkplatforms die gewoonlijk zijn ontworpen om klasse 3 (200 kg/m²) of klasse 4 (300 kg/m²) te belasten. Hyson stelt dat de productie van steigers volgt ISO 9001, BS 1139 en EN 74 , met lassen volgens AWS- en EN-procedures. Controleer vervolgens drie fysieke zaken: wanddikte aan het uiteinde van de buis, rechtheid over de volledige lengte en lasspatten in de buis die afbladderen op het onderliggende platform.

Ringslotonderdelen kopen: een korte checklist voordat u bestelt

1. Controleer eerst de rozetgeometrie (steek, sleufbreedte en bladdikte) aan de hand van het systeem dat al ter plaatse is.
2. Vraag om walscertificaten en een galvanisatiedikterapport, niet om een ​​foto van een pallet.
3. Bevestig de kwaliteit per onderdeel: standaarden en grootboeken in Q355B, planken en kantplanken vaak in Q235.
4. Spreek vóór verzending een reserveverhouding af voor wiggen, pennen en clips, niet na de eerste levering.
5. Controle verpakking en belading: bundels op lengte, één laadplan per container, gewicht geverifieerd aan de hand van de factuur.

Als u die checklist liever niet vergelijkt met een leverancier die u nog nooit heeft gecontroleerd, Stuur ons uw baaiafmetingen, hefhoogtes en belastingsklasse en we komen terug met een onderdelenlijst en een tekeningcontrole.

Steigeronderdelen met ringslot zijn eenvoudige objecten binnen een meedogenloos systeem. Match de geometrie, match de kwaliteit en afwerking, en tel de kleine onderdelen in dezelfde volgorde: deze drie dingen bepalen of een levering wordt opgebouwd of geretourneerd.
